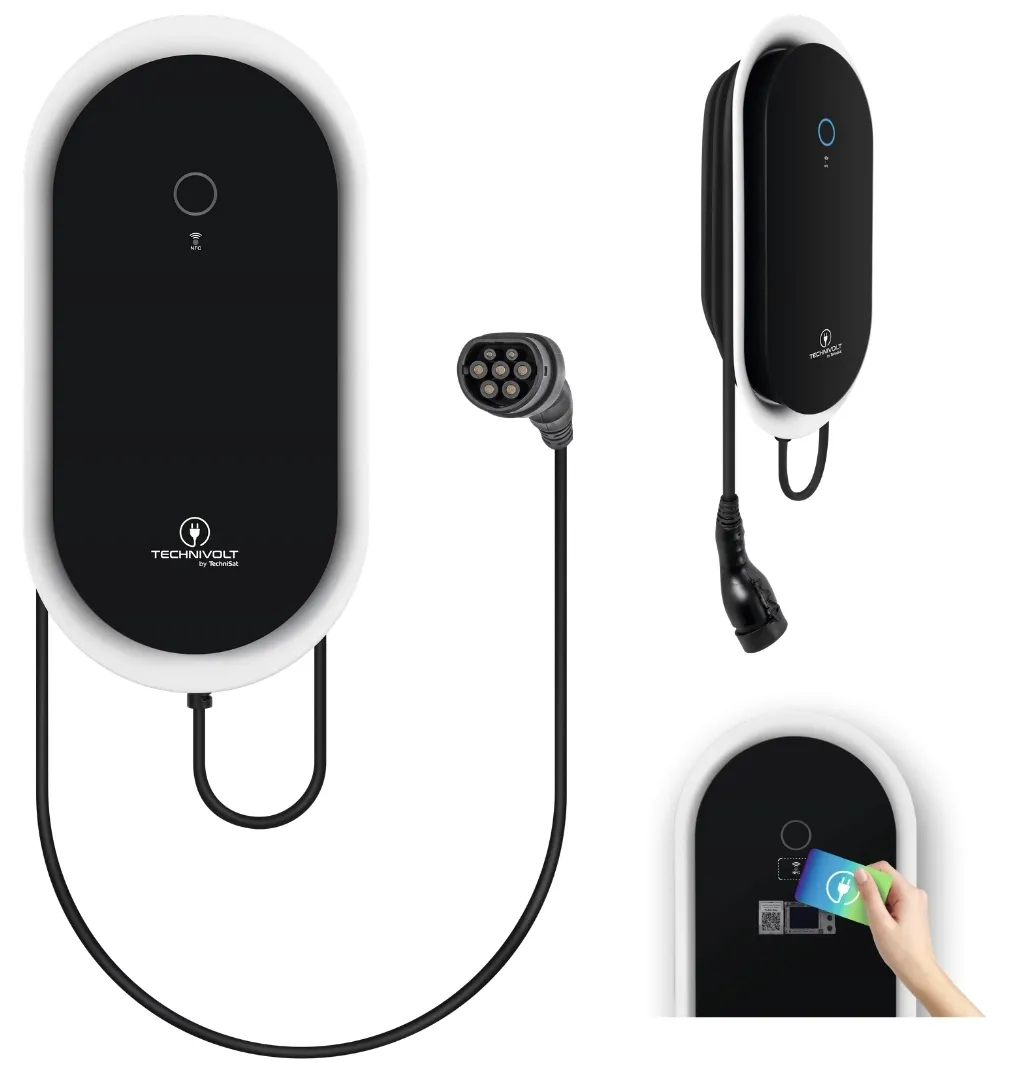

Stacja ładowania Wallbox TechniSat TECHNIVOLT 1100 11kW RFID Licznik EV

🔌 Inteligentna stacja ładowania aut elektrycznych (Wallbox) 11 kW

⏳ Najważniejsze parametry w pigułce:

• ⚡ Moc ładowania: Maksymalnie 11 kW z prądem ładowania 16 A na fazę (możliwe również ładowanie jednofazowe).

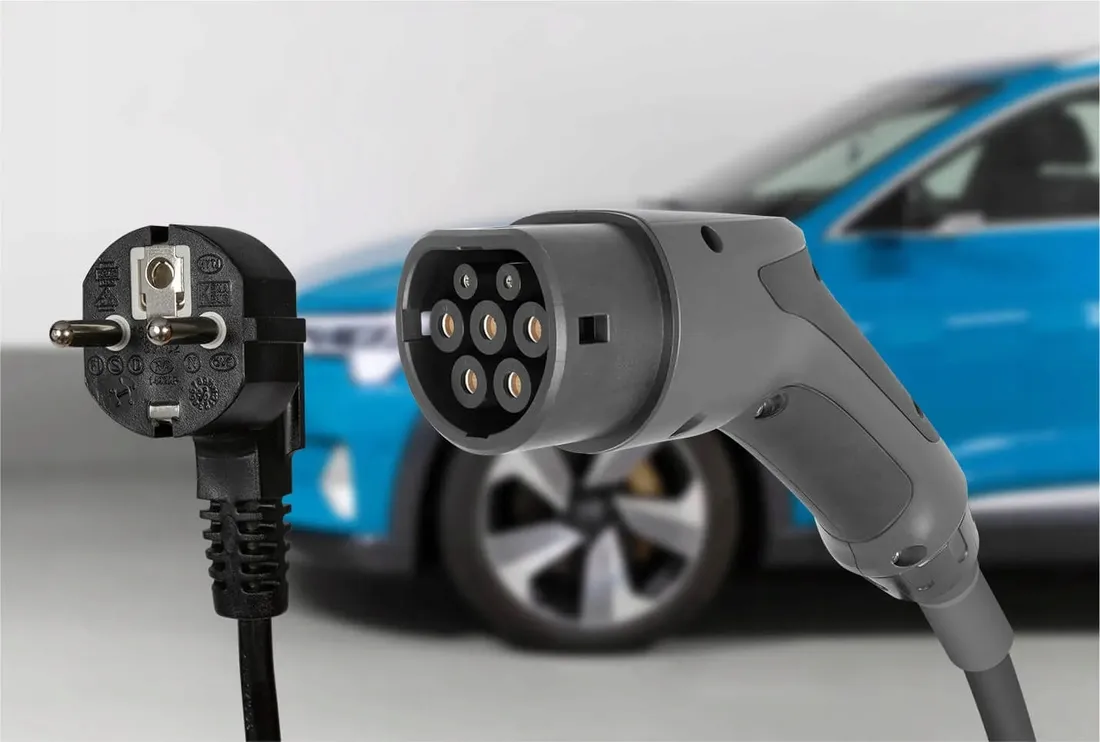

• 🔌 Kabel ładujący: Fabrycznie zintegrowany przewód o długości 5 m zakończony uniwersalnym wtykiem Typu 2.
• 📊 Kontrola i zarządzanie: Zaawansowana stacja w wersji bazowej TECHNIVOLT 1100 – idealna do bezpiecznego, codziennego ładowania pojazdu bez wbudowanego ekranu licznika MID.
• 🌐 Łączność: Wyposażenie sieciowe obejmujące łączność Wi-Fi (802.11 b/g/n, 2,4 GHz) oraz szybki port przewodowy Ethernet (100Base-T).

Zgodnie z dokumentacją techniczną zawartą w pliku datasheet-23269.pdf oraz instrukcji MA_EN_TECHNIVOLT_11+22_2238001000200_Web_D1000017891072 (1)_3.pdf, TechniSat TECHNIVOLT 1100 to zaawansowana technologicznie, trójfazowa stacja ładowania dedykowana do bezpiecznego i szybkiego zasilania pojazdów elektrycznych (EV) oraz hybryd typu Plug-in w trybie Mode 3. Urządzenie zostało zaprojektowane pod kątem instalacji prywatnych i firmowych, oferując zaawansowane funkcje dynamicznego zarządzania obciążeniem sieci oraz pełną kontrolę komunikacyjną.

⚡ Co wyróżnia stację TECHNIVOLT 1100?

• 🛡️ Kompletne wbudowane zabezpieczenia elektryczne ➡️ Maksymalne bezpieczeństwo i niższy koszt montażu. Wallbox posiada zintegrowany moduł wykrywania prądu upływu DC (RCM $I_{\Delta n} \ge 6\text{ mA}$) oraz wbudowane fabrycznie wyłączniki nadprądowe (MCB o charakterystyce C) i różnicowoprądowe (RCCB 4P-20A-30mA Typ A). Oznacza to brak konieczności instalowania drogich zabezpieczeń w rozdzielnicy głównej budynku.
• 💳 Autoryzacja RFID (MIFARE) ➡️ Ochrona przed nieautoryzowanym dostępem. Ładowanie może zostać zablokowane i aktywowane wyłącznie za pomocą zbliżeniowych kart RFID (standard ISO 14443A, częstotliwość 13,56 MHz, obsługa kart MIFARE Classic 1k), co chroni stację przed kradzieżą prądu na prywatnych i firmowych miejscach postojowych.
• 📉 Zaawansowane zarządzanie obciążeniem (DLM) ➡️ Ochrona sieci domowej. Stacja obsługuje zarządzanie obciążeniem statyczne, dynamiczne, zależne od czasu oraz posiada system zapobiegania niesymetrycznemu obciążeniu faz. Chroni to bezpieczniki przed przeciążeniem i pozwala na wydajną pracę w sieci wielu urządzeń jednocześnie (Master/Slave).
• 🌐 Protokół OCPP i integracja Smart Home ➡️ Pełna niezależność. Obsługa protokołów OCPP w wersjach 1.5 oraz 1.6 pozwala na bezproblemowe podłączenie stacji pod zewnętrzny system zarządzania (backend). Pełne wsparcie dla protokołów Modbus-TCP, SMA SEMP oraz EEBUS umożliwia łatwą integrację ładowarki z domową instalacją fotowoltaiczną.
• 🌦️ Klasa szczelności IP54 i odporność IK08 ➡️ Praca w każdych warunkach. Ognioodporna obudowa z tworzywa i szkła jest w pełni odporna na czynniki atmosferyczne (IP54) oraz uderzenia mechaniczne (IK08). Może pracować w szerokim zakresie temperatur od -25°C do +55°C.

🔌 Wytyczne instalacyjne (Ściągawka dla instalatora)

• Zasilanie sieciowe: Stacja wymaga zasilania trójfazowego (AC 230/400 V, prąd nominalny 16 A, częstotliwość 50 Hz). Maksymalny przekrój kabla zasilającego wynosi 10 mm².
• Przepusty kablowe: Przepust dla linii zasilającej (z dołu lub od tyłu) to standardowy dławik M32 (dla kabli o średnicy 15-21 mm). Przepust dla przewodów transmisji danych (Ethernet) to dławik M25 (dla kabli o średnicy Ø 4-9 mm).
• Montaż: Ścienny (w zestawie dedykowany szablon montażowy i zestaw profesjonalnych kołków Fischer SXRL). Maksymalna wysokość operacyjna montażu wynosi 2000 m n.p.m..

📋 Szczegółowa specyfikacja techniczna

• Producent: TechniSat
• Model: TECHNIVOLT 1100
• Wariant produktowy: Nr art. 0000/6300 (Kabel 5 m)
• Tryb ładowania: Mode 3 (zgodnie z IEC 61851-1)
• Moc ładowania: 11 kW
• Napięcie znamionowe wyjściowe: 230 / 400 V AC
• Prąd nominalny (maksymalny): 16 A
• Kabel wyjściowy: Zintegrowany z wtyczką Typ 2 (IEC 62196-2)
• Licznik energii: Brak wyświetlacza LCD licznika MID (wersja bazowa 1100)
• Komunikacja pojazdu: PLC, ISO 15118 Plug-&-Charge
• Protokoły komunikacji sieciowej: OCPP 1.5, OCPP 1.6, Modbus-TCP, SMA SEMP, EEBUS
• Standardy łączności bezprzewodowej: Wi-Fi (802.11 b/g/n, 2,4 GHz)
• Standardy łączności przewodowej: Ethernet (100Base-T, gniazdo RJ45)
• Zabezpieczenia upływowe: Wewnętrzny moduł RCM, $I_{\Delta n} \ge 6\text{ mA} $ prądu stałego (DC)
• Zabezpieczenia wejściowe: MCB (charakterystyka C), RCCB (4P-20A-30mA, Typ A)
• Klasa szczelności obudowy: IP54 / Odporność mechaniczna: IK08
• Wymiary urządzenia: 34 x 11,2 x 66 cm
• Waga urządzenia: 8,06 kg (wersja z kablem 5 m)

📦 Co otrzymasz w zestawie?

• Stacja ładowania TECHNIVOLT 1100 z kablem ładującym 5 m
• Dedykowana przednia szyba ochronna
• Klucz kątowy montażowy (Torx-TR 20)
• 2x karta użytkownika RFID
• Profesjonalny zestaw mocujący (4x kołki Fischer SXRL 8 x 60 FUS A4)
• Szablon montażowy (papierowy)
• Instrukcja montażu oraz instrukcja obsługi

❓ Mikro-FAQ

• Czy stacja wymaga instalowania dodatkowego wyłącznika różnicowoprądowego typu B w rozdzielnicy? Nie, stacja posiada zintegrowany moduł wykrywania prądu różnicowego DC 6 mA (RCM) oraz fabrycznie wbudowany bezpiecznik MCB i wyłącznik różnicowoprądowy RCCB Typu A. Spełnia to w pełni restrykcyjne normy instalacyjne bez ponoszenia dodatkowych kosztów.
• Jakie są możliwości konfiguracji autoryzacji ładowania w tym modelu? Fabrycznie ładowarka jest ustawiona na tryb darmowego ładowania (bez autoryzacji). Można ją jednak łatwo przełączyć na autoryzację za pomocą dołączonych kart RFID (MIFARE) lub poprzez backend sieciowy (OCPP). Obsługuje również standard automatycznego rozpoznawania pojazdu ISO 15118 Plug-&-Charge.
• Co dzieje się z master kartą RFID, jeśli zapomnę hasła operatora do panelu WWW? Dołączone do zestawu karty RFID użytkownika mogą zostać przypisane jako karty "Master RFID". Przyłożenie takiej karty do czytnika na 120 sekund pozwala na zresetowanie urządzenia do ustawień fabrycznych (w przypadku utraty hasła), co pozwala na ponowne zalogowanie się domyślnym kontem operatora.
